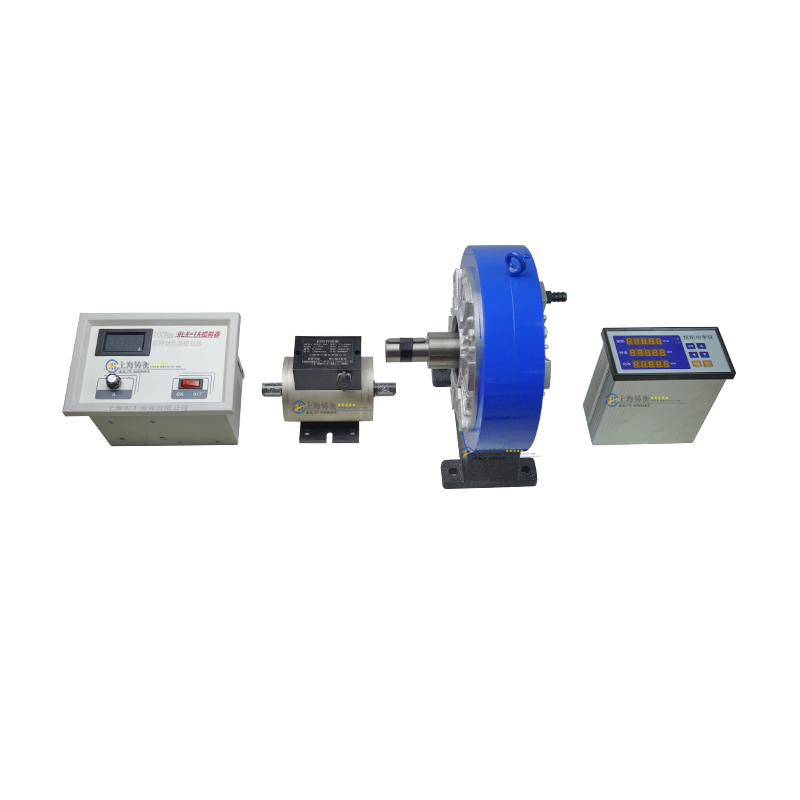

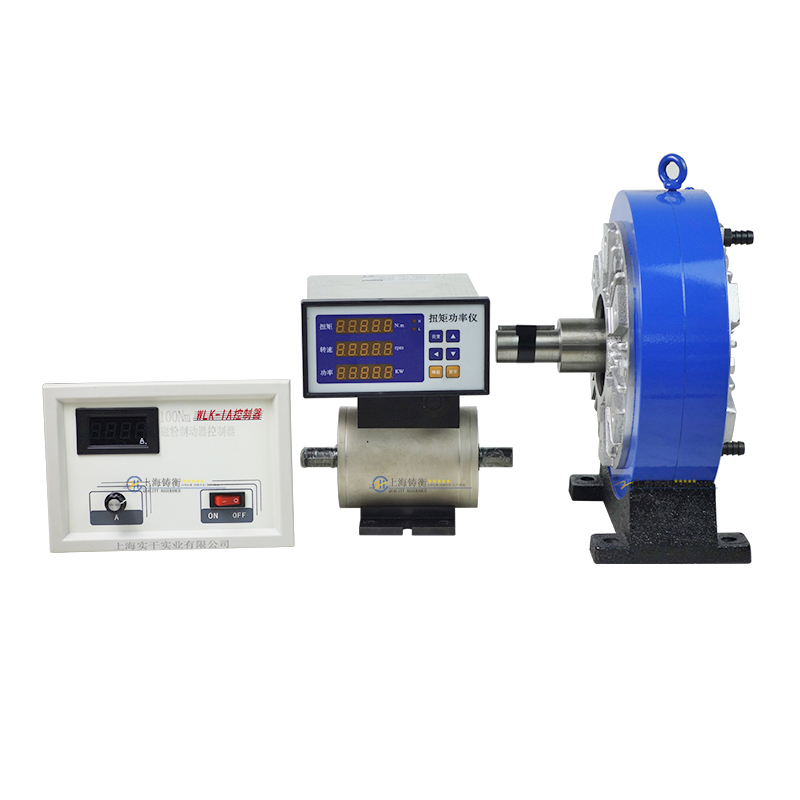

機床動態旋轉軸轉矩扭力測試儀 動態軸承轉速扭力矩測量儀
文章出處：http://www.rokuroku-tanabe.com/ 人氣：發表時間：2021-12-13 17:15
機床動態旋轉軸轉矩扭力測試儀 動態軸承轉速扭力矩測量儀
SGDN動態扭力測試儀簡介:
小量程扭矩傳感器，應用于汽車衡等電子稱重設備。目前，扭矩傳感器廣泛應用于扭矩測試儀，是一種質量控制設備，可用于扭矩傳感器、扭矩板手的校準，以及動力系統的傳動扭矩、螺栓等緊固件的擰緊扭矩的測試。扭矩傳感器在結構上通常采用兩端法蘭，中間空心或實心的應變軸結構，用于粘貼應變片，對于大量程扭矩傳感器可以增大中間應變軸的尺寸來獲得大量程扭矩傳感器，對于小量程扭矩傳感器(10N.m以下)，中間空心應變軸的尺寸將無限縮小至極限，以保證足夠的扭轉形變量以便應變片感應。動態扭力測試儀可用來檢測各種各樣電動機、減速電機輸入輸出的力矩、轉數、電功率的高度測試儀器。
扭矩測試儀包括：扭矩傳感器，適配器，數字萬用表
扭矩傳感器：用于檢測所施加的扭矩（可單獨工作使用）
適配器：用于調節從該扭矩傳感器輸入的檢測信號的增益，并輸出該增益經調節的檢測信號作為顯示信號

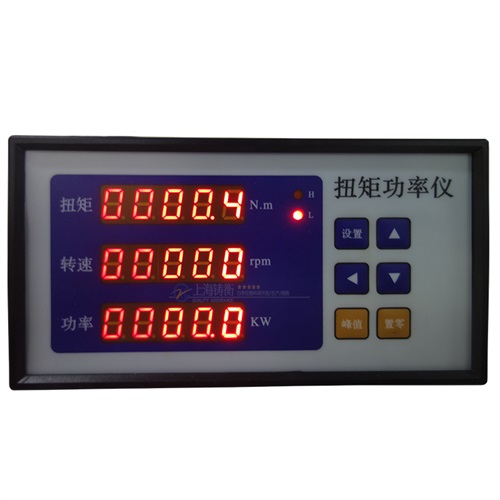

數字萬用表：用于將對應于來自適配器的該顯示信號的值的數字顯示在顯示面板上

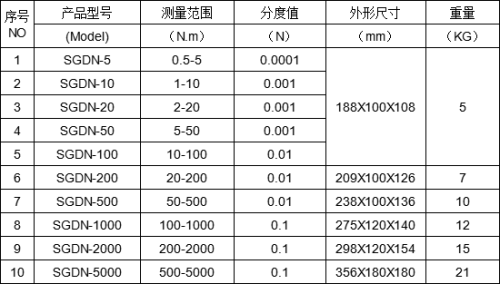

機床動態旋轉軸轉矩扭力測試儀 規格參數
機床動態旋轉軸轉矩扭力測試儀 功能特點：
1.信號輸出波形方波幅度可選5V/12V。
2.通電即可進入工作狀態，勿需預熱過程。
3.檢測精度高、穩定性好、抗干擾性強。
4.可任意位置，任意方向安裝。
5.不需反復調零即可連續測量正反扭矩。
6.能源及信號非接觸傳遞，傳遞信號時與是否旋轉，轉速和轉向無關。
7.可以傳遞禁止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號。
8.傳感器可脫離二次儀表單獨使用，只要按需供電即可輸出阻抗與扭矩 成正比的等方波或脈沖波頻率信號；或者電壓、電流信號。
9.由于變壓器感應供電，且沒有集流環等磨損件，故可以高轉速長期工作，應用于電機、發電機、減速機、柴油機的扭矩監測。
機床動態旋轉軸轉矩扭力測試儀 運輸、安裝、使用與操作：
1.設備在運輸過程中嚴禁淋雨、倒置和沖擊。
2.設備運輸安裝使用過程中嚴禁吊、拉、壓、撬、撞擊傳感器。
3.設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。設備安裝牢固，要有可靠接地。
4.設備主軸不能承受徑向力，同軸度要求誤差不超過0.05mm，使用有補償間隙的柔性聯軸節。設備專線供電，以防干擾。
5.設備周圍不得有強磁場干擾源。
6.設備由專業操作人員按照分類說明書設定儀表參數并操作，非專業人員不得操作。
7.設備出廠精度已經標定，非專業人員不得調整標定精度的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定。

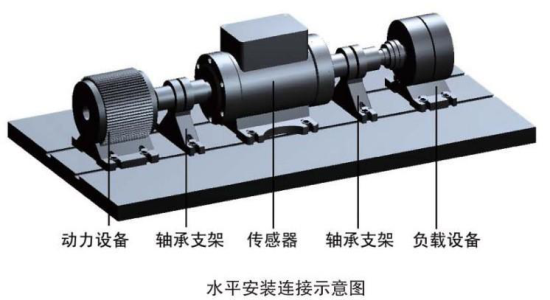

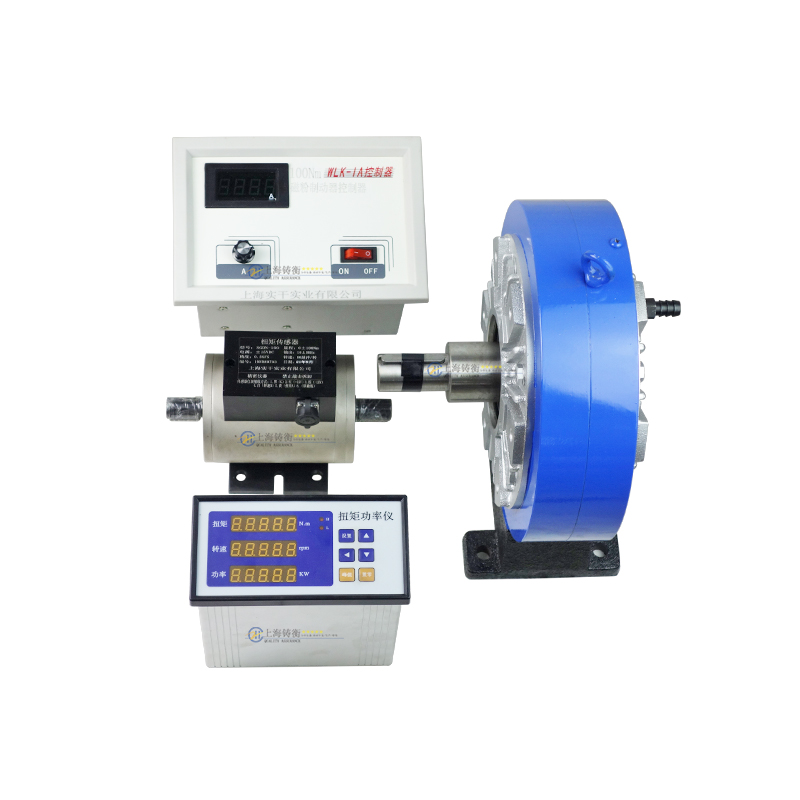

機床動態旋轉軸轉矩扭力測試儀安裝工作示意圖如下：
用于測量旋轉功率的扭力測試儀可分為兩種——吸收型和傳送型。
吸收型：包括一摩擦力儀表，其吸收通過固體之間的摩擦由馬達產生的功率，一水力儀表，其吸收通過旋轉器激勵水所產生的功率，一空氣力儀表，其吸收通過置于空氣中的旋轉風扇所產生的功率，和一電力儀表，其測量由發電機或消耗該功率的電負載所產生的電力。
傳送型：扭矩儀包括扭曲力測試儀，其測量軸的扭曲力，該軸將該功率傳送到一負載并承受與該扭矩成正比的扭曲力。此外，從用于測試扭曲力的方法的角度來看，還可以有多種扭矩測量儀。
機床動態旋轉軸轉矩扭力測試儀 應用：
測電機領域：
可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。
測變速機領域：
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
測杠桿領域：
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
測制動機領域：
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
測旋轉機器領域：
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。
測摩擦轉矩領域：
可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。
動態扭矩測試儀基本原理
動態扭矩測試儀傳感器扭矩數值的測量采用應變電測原理，當應變軸受扭力影響產生微小變形后，粘貼在應變軸上的應變計阻值發生相應變化，我們將具有相同應變特性的應變計組成測 量電橋，應變電阻的變化即可轉變?yōu)殡妷盒盘柕淖兓M行測量。下面為扭矩測量的主要原理框圖，由于采用了能源與信號的無接觸耦合，完美解決了旋轉狀態下扭矩數值（轉 矩）的測量。
1、電源經過處理后送 ，經激勵電源送到應變軸上；
2、由穩壓電源變成穩定電壓供給應變軸上各電子器件；
3、將應變軸的微小變形轉換成電信號，經過壓/頻轉換，變成與扭應變成正比的頻率信號，通過 調解電路整形后輸出調頻方波信號。
機床動態旋轉軸轉矩扭力測試儀 使用環境：
環境溫度不超過40℃。海拔高度不超過2500m。當環境溫度為20℃時，相對濕度不大于85%。

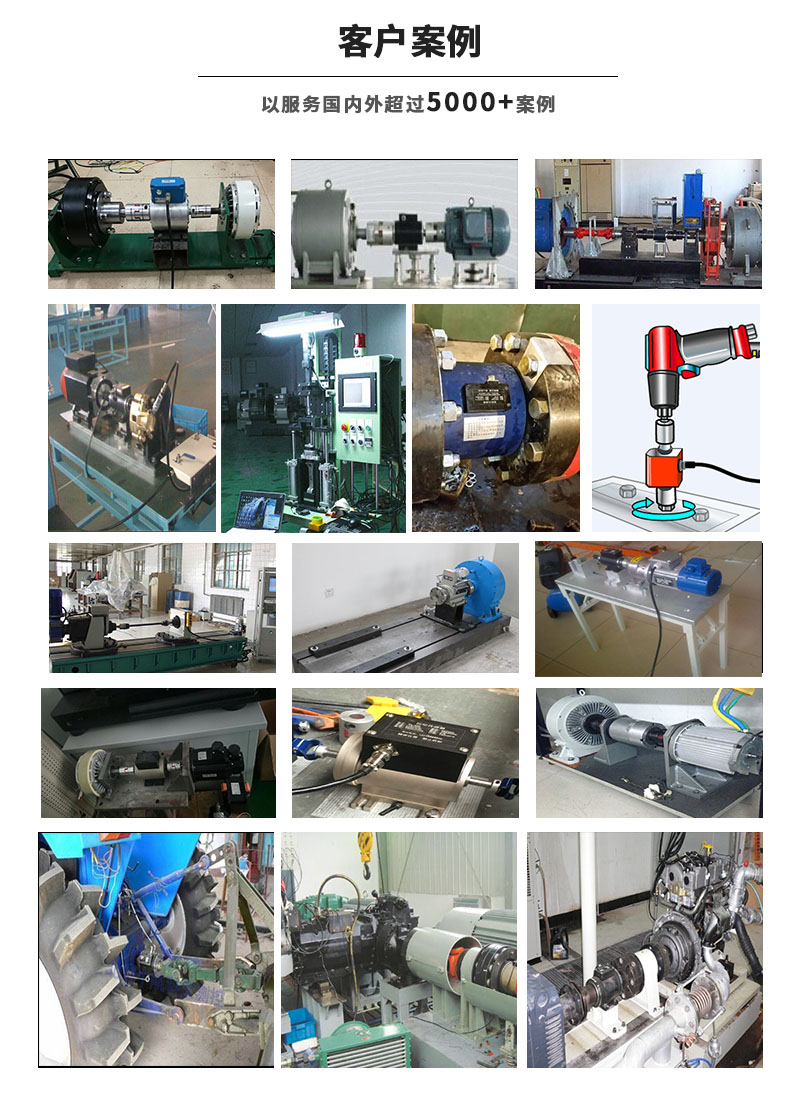

機床動態旋轉軸轉矩扭力測試儀 使用場景

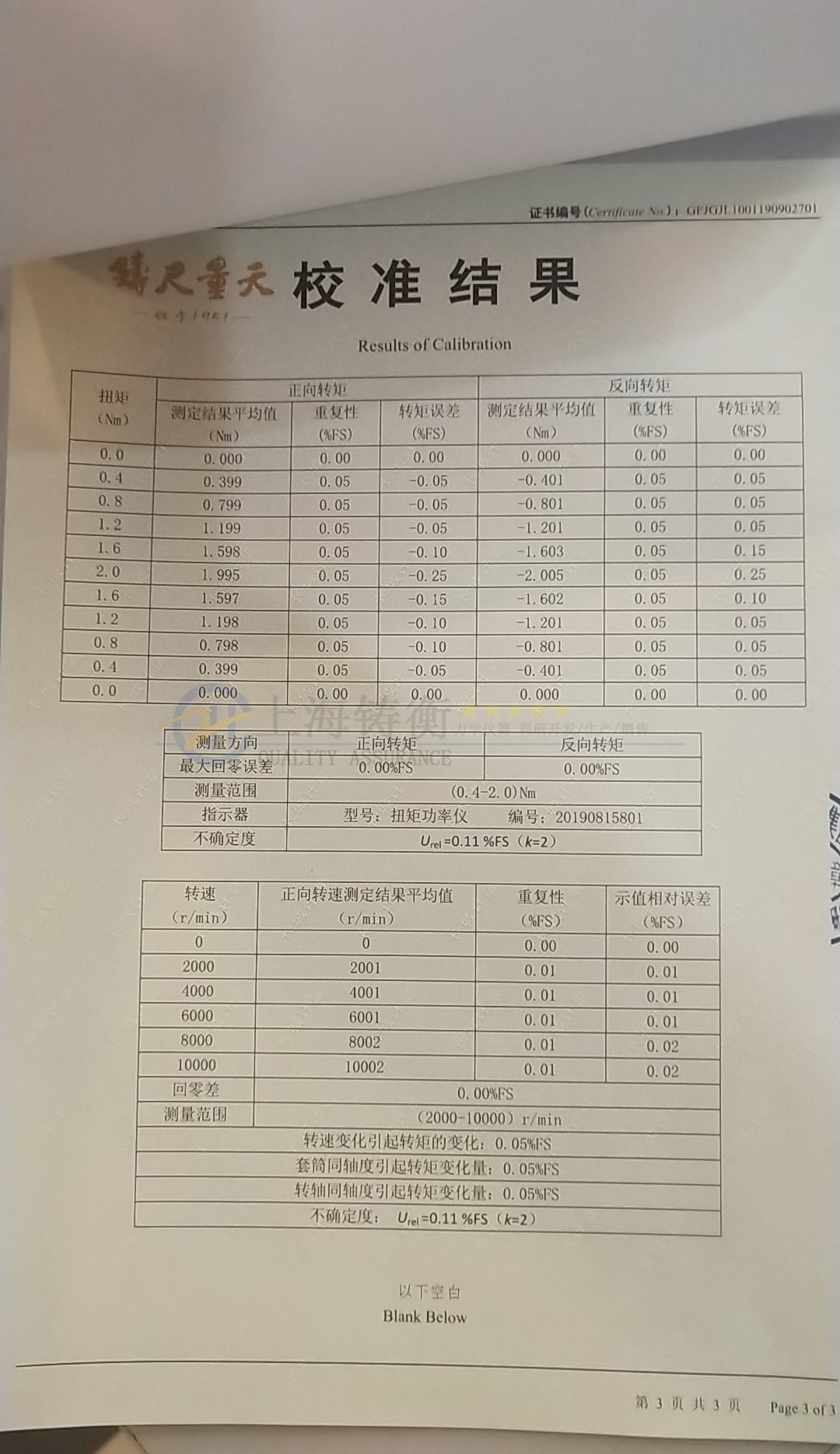

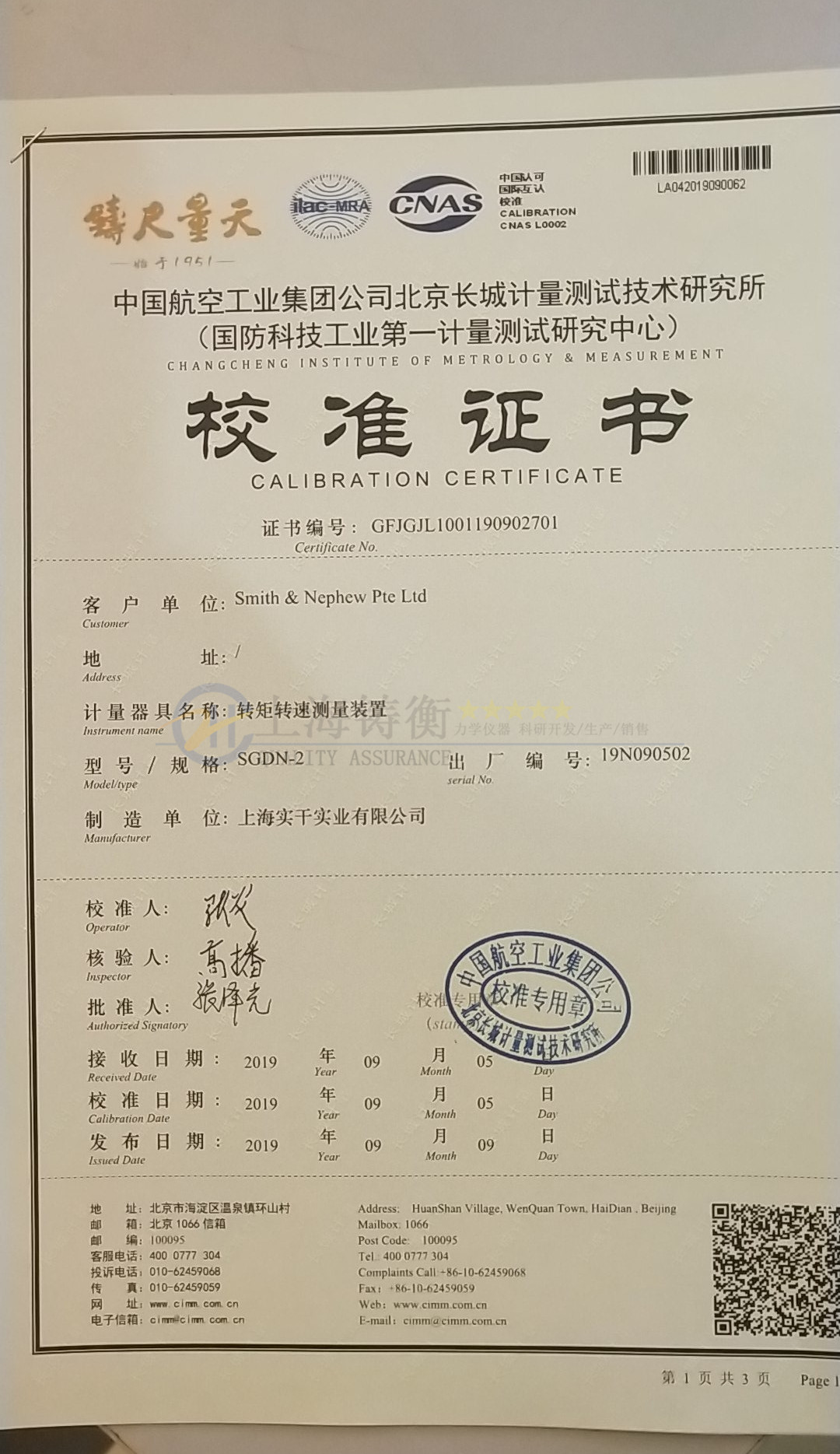

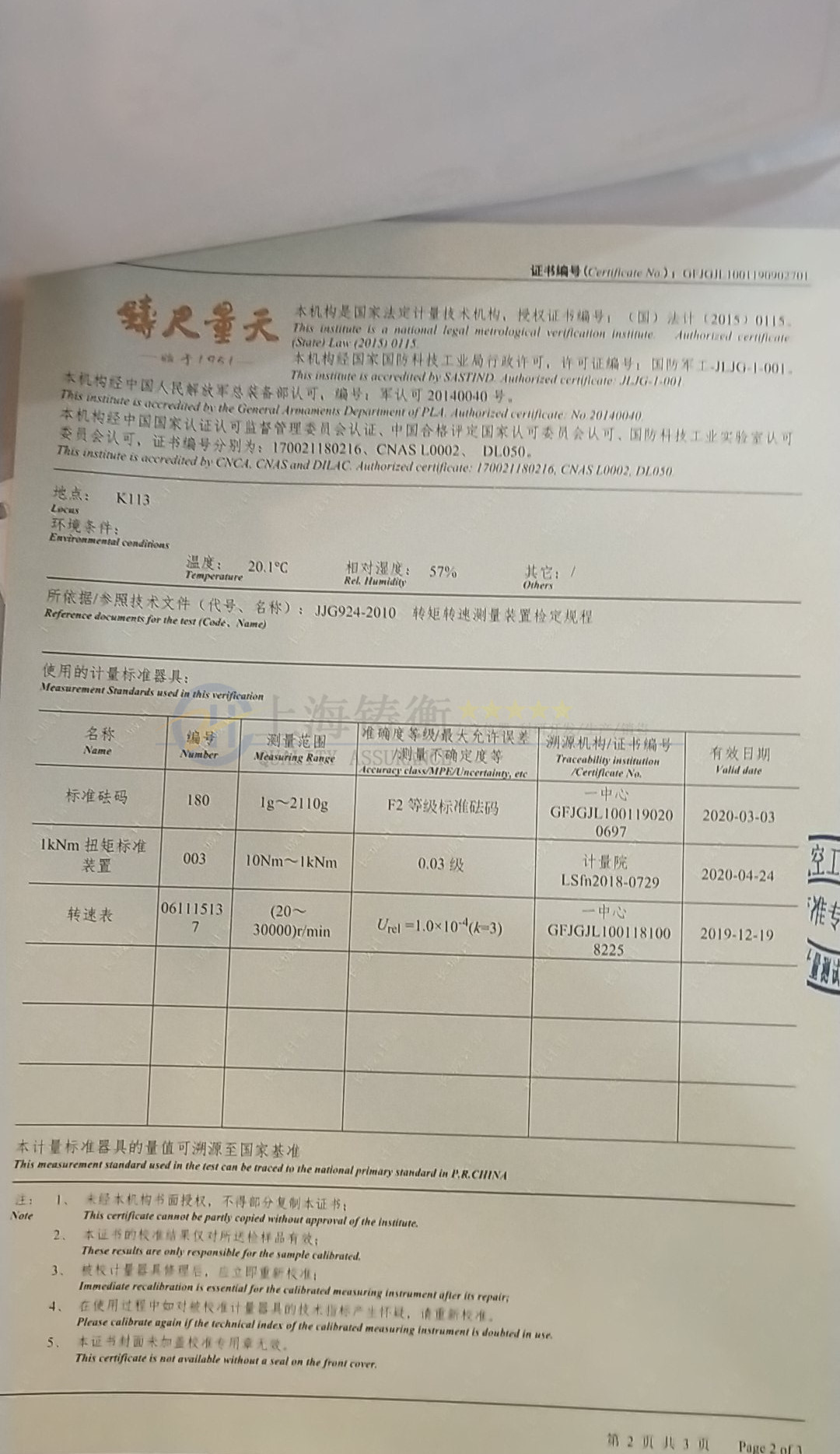

動態扭力測試儀檢定證書
產品執行標準：
GB/T 17215.211-2021 《電測量設備（交流） 通用要求、試驗和試驗條件 第11部分：測量設備》
GB/T 6587-2012 《電子測量儀器通用規范》
JB/T 7395.2-1994 《電測量儀器儀表術語 電測量器具和設備》
GB/T 32562-2016 《滾動軸承 摩擦力矩測量方法》
JB/T 13884-2020 《閥門啟閉扭矩測試規程》
本公司所有的測力計產品，均為正規廠家生產的，都可以為您提供合格證，如果您還覺得不放心的話，在收到我司發給您的產品以后可拿到當?shù)氐挠嬃烤骤b定，我們可以保證您鑒定通過，如不通過您可選擇退貨或者換貨服務。
上海鑄衡儀器儀表有限公司出售的所有產品，為您發貨前均會提供傳感器和電池及其他標準配件，如果您有特殊需求，也可在我司購買可滿足該需求的配件。
上海鑄衡儀器儀表有限公司出售的所有的測力計產品，只要不是人為損壞的情況下，在一年以內都可以為您免費提供配件更換服務，如果超出保修期限，本公司可免費提供指導服務或配件出售。
